东莞某塑胶玩具厂
类别:环保空调案例     发布时间:2021-03-30     浏览人次:902       返回上一级菜单

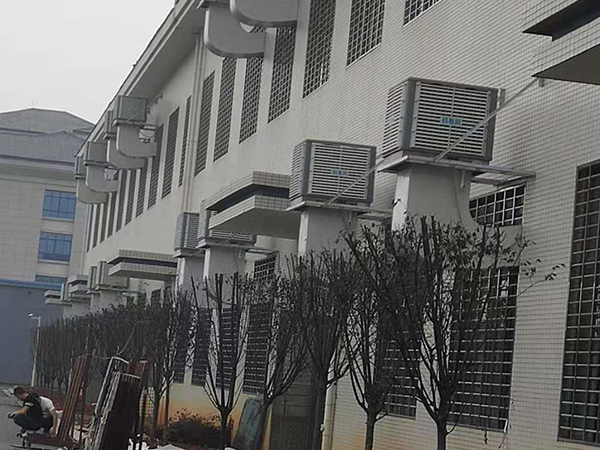

东莞某塑胶玩具厂,安装环保空调,解决了厂房高温闷热的难题,改善了工作环境。



工程安装案例解析

环保空调,又名节能环保空调,蒸发冷风机,冷气机,蒸发空调,省电空调,水冷空调,节能空调,是国家倡导的节能产品!是一种集降温、换气、防尘、除味于一身的蒸发式降温换气机组。环保空调除了可以让企业车间、公共场所、商业娱乐场合带来新鲜空气和降低温度之外,还有一个重要特点----节能、环保!它是一款全新无压缩机、无冷媒、无铜管的环保产品,主要部件核心-----蒸发式湿帘(多层波纹纤维叠合物)及1.1KW的主电机/是传统中央空调耗电1/8,能为各行业更实在的省电。


蒸发式降温换气机组原理

根据“水蒸发吸收热量,蒸发面积影响蒸发效率”这一自然物理现象,使空气经过实际换热面积为表面多倍的蒸发湿帘,将大量的热量吸收,从而达到降温的目的。

空调降温原理图

“多层波纹纤维叠合物”湿帘特性

核心部件是直接蒸发式湿帘—“多层波纹纤维叠合物”湿帘是瑞典的专利发明,它是经过特殊的“多层波纹纤维叠合物”,其特点是:有良好的吸水性能和通风性能,质地结实,耐水浸泡而不变形;耐腐蚀,正常使用寿命可超过5年。

蒸发式降温换气机组换气原理

蒸发式降温换气机组适用于敞开式及半开敞式环境,能够直接输送自然风及输送降温后的凉风。室外新鲜空气经科瑞莱蒸发式降温换气机组过滤、降温后向室内源源不断的大量输送,将室内带有异味、粉尘和混浊闷热的空气排出室外,同时兼顾换气、降温及增加空气含氧量等多种效果,特别适用于高温及人群密集场所。

冷风机内部构造



适用场所

环保空调的适用范围:人员密集或使用时间短暂且需要快速降温的场所,

如:礼堂、会议室、教堂、学校、食堂、体育馆、展览馆、制鞋厂、服装厂、玩具厂、菜市场等;

有污染性气体气味浓烈、粉尘较大的场所,

如:医院大厅、候诊室、厨房以及化工厂、塑料厂、电子厂、化纤厂、皮革厂、喷涂丝印厂、橡胶 厂、印染厂、纺织厂、养殖厂等;

环保空调案例

如:机械加工、注塑、电镀、冶金、印刷、食品加工、玻璃、家电等生产车间:

需要门户开放的商场、超市、游乐场、娱乐场、候车室;适用于农业科研培植中心或基地。

随着国民生活水平的整体提高、人们对健康的认识越来越强烈,对工作环境的要求也越来越高,一要有称心如意的薪水待遇,二还希望有一个健康舒适的工作环境。而且,保护环境,维护健康,也是当今全球集中的焦点。

水冷式环保空调如今在家用机方面的开发已经成为一种趋势,必将为家庭空调节能作出应有的贡献。


选配标准
环保空调安装位置选择:

环保空调机应安装在室外,需全新风运动,不得采用回风方式。

如条件许可主机应尽可能安装在周围环境空气质量较好的地方。切忌安装在有臭味或异味气体的排气口处,如磨光,厕所,厨房等。

环保空调可安装在墙壁上,屋顶上或室外的地坪上,应避免风管过长

安装示例图

底出风机组挂墙式说明

环保空调底出风工程图

采用40*40*4角铁架与墙或窗板螺栓田赛接,风管与角铁架间垫橡胶防振,且所有缝隙均用玻璃或水泥沙浆密封。送风弯管要按图纸要求做好,截面积要求不能小于0.45平方米。安装风管时要在安装底架上安装吊杆,使风管重量全部吊装在底架上。


技术要求:
  • 1、 三角支架焊接和安装要牢固;
  • 2、 检修平台必须能支撑机组和维修人员的重量;
  • 3、 主机安装必须水平;
  • 4、 主机法兰与送风弯管的截面必须平齐;
  • 5、 所有外墙风管都要作好防水处理;
  • 6、 主机接线盒必须靠寺安装,便于维修;
  • 7、 风管弯头接寺处要做防水弯以防止水流入室内。
通风换气量计算方法
节能环保空调换气次数参考:

一般环境要求换气次数为25-30次/小时

人流密集的公共场所,要求换气次数30-40次/小时

有发热设备的生产车间,要求换气次数50-60次/小时

在较潮湿的南方地区换气次数应适当的增加,而较炎热干燥的北方地区刚可适当减少热气次数


机组数量的计算方法:
  • 换气次数的定义:换气次数(次/小时)=室内总送风量(m3/h)÷(室内面积(㎡)×室内的高度(m))
  • 使用机组数量=场地体积×换风次数÷机组风量
  • 岗位送风应根据实际情况另行选配,总风量可适当减少。
  • 室内各种不同安装方式
